一、項目背景

本次受檢的綜合管廊位于廠區內各車間周圍，管廊總長約2Km，均為鋼排架結構。始建于2012年，設計單位為中國天辰工程有限公司，施工單位不詳?，F業主為了解擱置于綜合管廊上管道的數量、定位等基本情況，且后續有新增管道的可能，由該項目咨詢單位上海同宴土木工程咨詢有限公司對綜合管廊進行全面檢測鑒定咨詢分析，對可能需要采取的加固措施提出合理的意見，為后期的維護、改造及使用提供技術依據。

二、解決方案

（1）收集資料
收集原始設計圖紙資料、竣工資料、裝飾設計圖紙方案等
（2）制定詳細的檢測方案
根據現場初步踏勘，結合項目特點及業主需求，制定詳細的檢測方案
（3）現場檢測
A、對綜合管廊基本使用情況進行調查；
B、對管廊主要結構進行測量、復核，包括軸網尺寸復測，構筑物主要受力構件截面尺寸復測等；
C、管廊現場勘查、記錄，有無破損、銹蝕、變形等種種現象存在；
D、對管廊的沉降、傾斜情況進行測量；
E、對管廊的主要受力結構構件進行材料強度檢測
F、對房屋整體結構進行安全分析與計算；
（4）報告編寫
依據相關規范標準，原始圖紙資料，結合現場檢測結果，對房屋主體結構安全狀況進行分析與評定，編制安全鑒定報告，給出鑒定結論與處理意見及建議。
（5）出具報告
出具政府主管部門備案的房屋質量檢測鑒定報告。

三、難點突破

（1）對經過數年使用，管道支架上管道數量以及支座形式發生改變，且無可靠的資料依據
我方通過現場攀爬，利用檢修通道對管廊最上層管道數量及直徑進行測繪，對電氣橋架及儀表橋架層數以及槽盒尺寸進行實測。
（2）對局部管廊層數較高，且中間無檢修通道，需要確定中間層管道數量、直徑及管道支座形式
我方根據現場道路布置特點，采用升降機以及無人機拍照技術，對中間層管道直徑、數量及支座形式進行實測。
（3）對現場電氣橋架及儀表橋架槽盒內電纜的信號類型及填充率的檢測
由于現場條件限制，廠區不能隨意掀開槽盒，我方采用無人機拍照技術，并根據現場調查通過橋架走向，在電纜進出口處對電纜線外觀顏色進行拍照取證。

四、附照

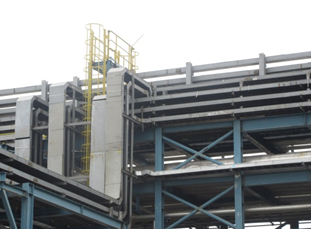

管廊立面現場圖片
