本文通過案例結合的形式講解框架結構抗震原理以及框架結構的抗震性能，包括三角形、四邊形框架抗震講解。

抗震能力，可以簡單理解成承擔水平荷載的能力。就像你站在公交車?yán)?，沒抓扶手，公交車突然啟動或者剎車，就會感覺像是有人突然推了你一把。地震來了，建筑物的反應也是如此，就像是整個建筑被推來推去一樣。

我們來舉個例子，與矩形相比，三角形結構相對穩定寫，矩形很容易在外力作用下變成平行四邊形。用四根木條做成一個畫框，在水平外力作用下，這個畫框很容易就變形成平行四邊形。而三角形的畫框就沒有這個問題。但是，我們很少見到三角形的畫框，我們也很少見到三角形剖面的房子。是因為三角形的空間不適合于人們居住的空間設計，也不利于家具的擺放導致空間浪費，然而矩形是最合適建筑形式。

那么如何才能讓這個四邊形畫框具有抵抗水平外力的能力呢？如何能夠讓這個四邊形畫框不會變成平行四邊形呢？

方法有很多種，常見的就有三種。就是在矩形畫框的基礎上把三角形套矩形的畫框上，這樣畫框就不會變成平行四邊形了。比如在畫框的背面釘一個 X 形的木條，在實際的結構工程中，第一種叫做“框架 moment frame”，第二種叫做“帶支撐的框架 braced frame”，第三種叫做“帶邊框的框架-剪力墻”。中文所稱的狹義的“框架”特指的是第一種。也是我們本文重點要討論的一種。

四邊形的框架畫框之所以能夠不再輕易變成平行四邊形，關鍵就在于四角加釘?shù)募庸绦∧緱l讓木條和木條之間始終保持90度?？蚣芙Y(jié)構的要害也是如此，關鍵就在于梁柱節點是否能夠形成足夠的框架效應。所以，框架結構很重要的一個設計原則就是“強節點弱桿件”。節點一定要有足夠的承載力，如果節點先于桿件破壞，喪失了節點的四邊形框架會一下子變成平行四邊形，即使構成四條邊的桿件再結實也無濟于事了。

如何保證框架的梁柱節點足夠結實呢？拿最常見的鋼筋混凝土框架來說吧，鋼筋混凝土結構的優點之一就是能夠通過內部鋼筋的布設來控制結構性能。兩個看起來完全一樣的混凝土結構，很可能因為內部鋼筋布置的不同而具有差異很大的結構性能。對于鋼筋混凝土框架結構來說，梁柱節點處的鋼筋錨固非常重要。錨固的形式要合理、錨固的長度要足夠、節點核芯區的箍筋要足夠。

錨固形式的目的，就是要起到那個加固小木片的作用，讓框架梁和框架柱保持剛性連接，保持足夠的節點承載力。此外，框架結構是一種很敏感的結構形式，內部鋼筋的配置情況對整體性能影響比較大。合理的配筋、合理的梁端柱端加密區、合理的節點配筋，可以讓結構具有相當好的變形能力和水平荷載承載力。

框架結構的一個好處就是解放了墻體，建筑物的墻體不再承擔結構荷載，因此，可以隨心所欲的采用各種墻體材料。建筑物的墻體，變成了畫框里的畫，所有的外荷載都由畫框承受，畫框里面可以是油畫、水彩、水粉、寫意、工筆......就像上圖所示的，同樣的框架結構，填充墻可以采用各種材料，磚頭、玻璃、木材、彩鋼板、GRC板、塑料、玻璃磚、竹子......只要你想，都可以用來當墻體。各種各樣的夢幻神奇的建筑效果，也正是這樣達成的。

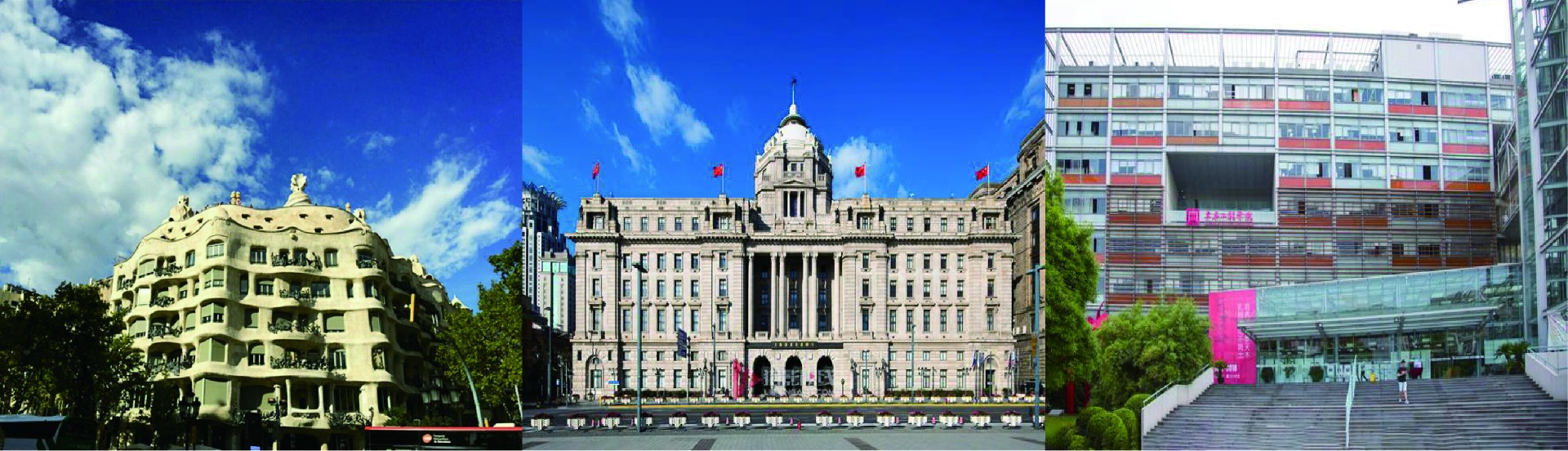

 高迪1910年設計的米拉公寓，設計于1925年的上海外灘12號匯豐銀行大樓，設計于2003年的同濟大學土木學院樓。這些建筑都是一樣的鋼結構框架。

框架結構是應用使空間分隔靈活，解放墻，具有可以較靈活地配合建筑平面布置的優點，同時也有很好的抗震能力。

不僅設計時需要考慮抗震性能，既有建筑使用過程中，受外力、改造、年久（超過設計使用年限）等影響，抗震性能也隨之改變。因此，需要對建筑抗震性能進行鑒定，不滿足抗震性能要求時，還需進行抗震加固。
