導言

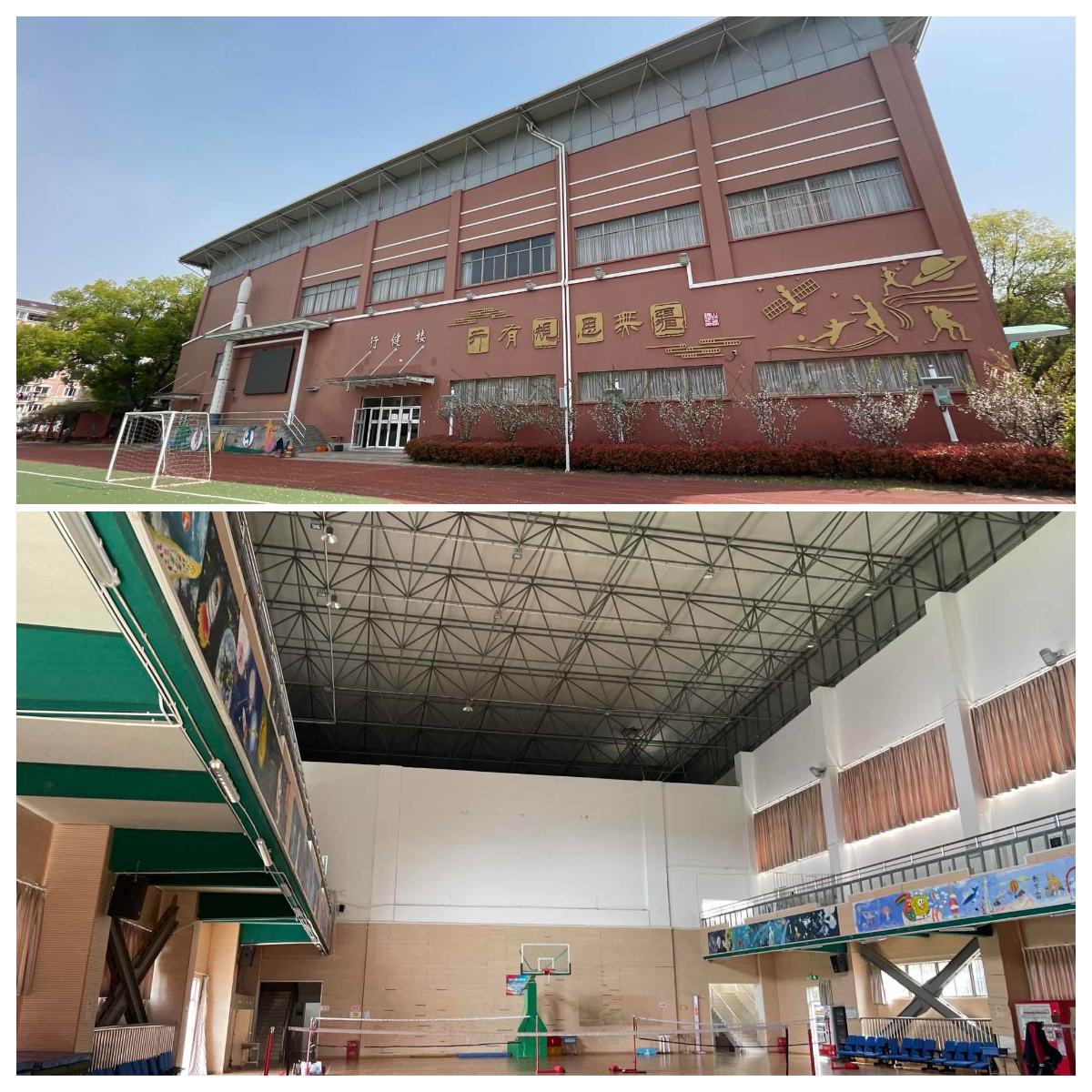

近日，上海同宴土木工程咨詢有限公司順利完成上海市閔行區閔行三中體育館屋頂網架結構的安全性專項檢測工作。該項目針對一座層高18米、建筑體系為混凝土框架-鋼網架結構體育館展開，旨在通過專業檢測與評估，為其后續修繕提供科學依據。

項目背景與挑戰

作為一座始建于2002年的老場館，針對近年全國多起網架坍塌事故，業主主動開展預防性安全評估。由于原設計圖紙缺失，屋頂網架結構的安全隱患亟待排查。此次檢測需在無原始圖紙的情況下，對網架結構進行全面測繪與力學性能評估，技術難度較高。此外，場館屋面高度達18米，登高作業風險大，對團隊專業性和安全措施提出更高要求。

檢測過程與技術亮點

項目團隊依托先進的技術手段和嚴謹?shù)淖鳂I(yè)流程，高效完成檢測任務：

1. 無圖紙條件下的精準測繪

    三維數字化建模：采用全站儀RTS112SR8對網架桿件空間坐標進行全域掃描，結合BIM技術重建三維模型，填補原設計圖紙缺失的空白。

    自動化數據采集：通過激光測距儀與無人機航拍輔助，快速獲取屋面變形數據（傾斜、沉降、撓度），為結構分析提供基礎參數。

2. 多維度材料性能檢測

    鋼材強度驗證：采用里氏硬度法對網架桿件進行抗拉強度測試，抽檢結果顯示鋼材強度均達Q355標準，驗證其可靠性。

    混凝土強度復核：通過回彈法檢測主體結構混凝土強度，推定值達32.3MPa，符合原設計C30要求。

3. 安全性驗算與數字化分析

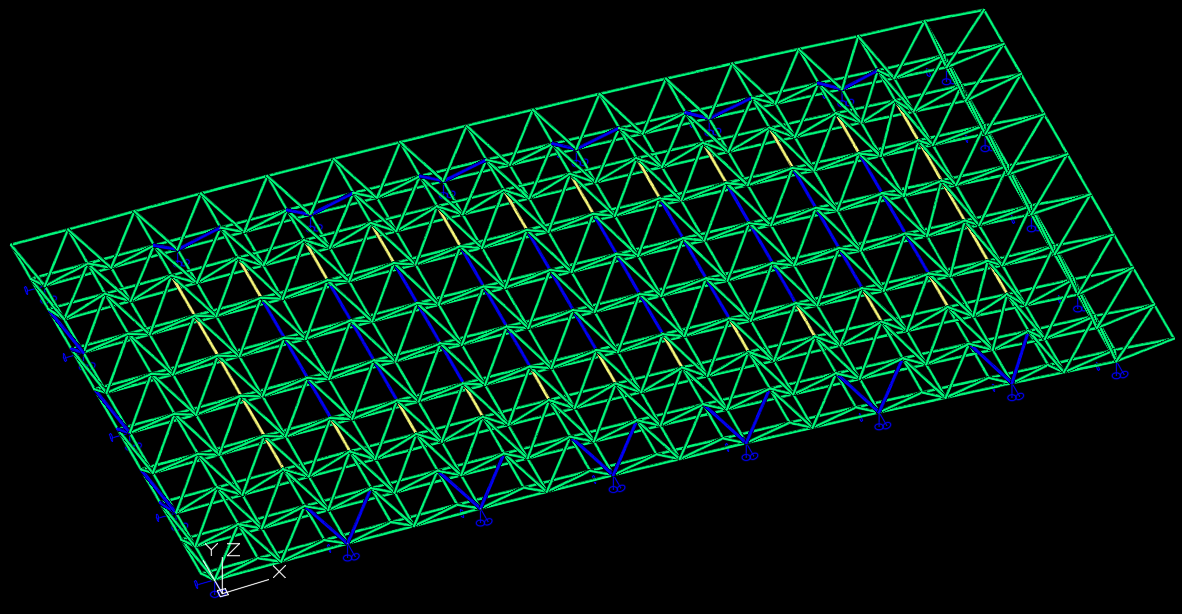

    3D3S軟件模擬：基于《建筑結構荷載規范》（GB J 9-87）及《鋼結構設計標準》（GB 50017-2017），建立網架三維模型，模擬風荷載（重現期30年、50年）、雪荷載、地震等多工況受力狀態。

    關鍵參數評估：驗算表明網架桿件（上弦、下弦、斜腹桿）承載力均達標，但部分檁條在極端工況下需加固處理。

4. 高效安全作業保障

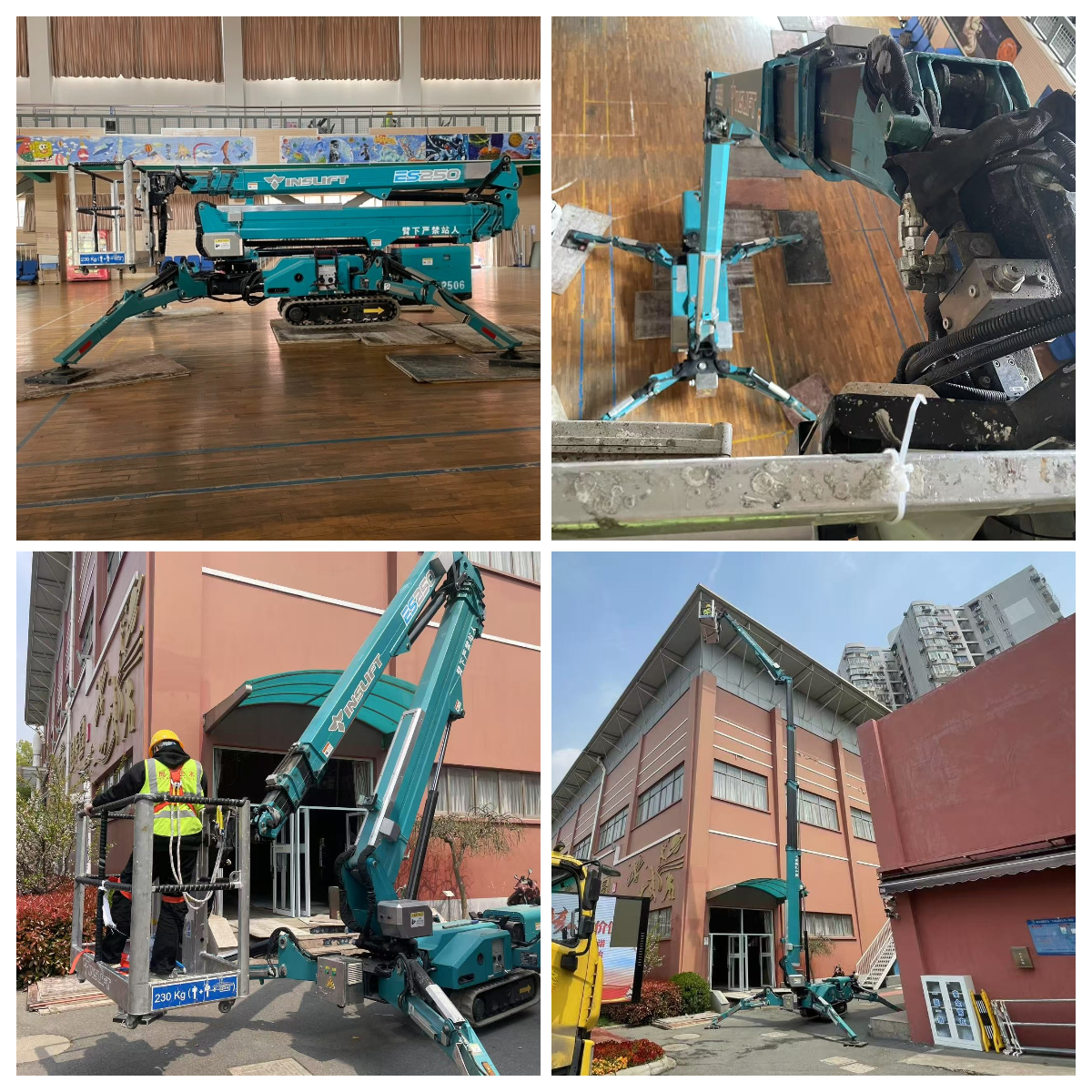

    登高作業方案：采用高空作業平臺與防墜安全系統，克服屋面高度限制，確保檢測人員安全。

    快速響應機制：針對現場發現的桿件銹蝕、支座脫空等問題，即時記錄并制定初步處理建議。

技術攻堅與成果輸出

項目團隊?wèi){借豐富的檢測經驗與技術創新能力，攻克無圖紙檢測難點，形成標準化作業流程：

    數據整合能力：通過數字化建模與實測數據聯動，提升檢測精度；

    風險預判機制：結合歷史氣象數據與結構變形監測，評估極端天氣對網架的影響；

    全周期服務：從檢測到出具報告，提供“一站式”解決方案。

結語

本次檢測不僅為閔行三中體育館的修繕提供了可靠依據，更展現了上海同宴團隊在復雜場景下的技術實力與責任擔當。未來，公司將持續深耕既有建筑安全領域，助力城市基礎設施的韌性提升。
